隔膜泵是什么?又要如何去選擇型號呢?

相關產品推薦推薦：QBY氣動隔膜泵

　　隔膜泵又稱控制泵，是執行機構的主要類型。通過接收來自調制單元的控制信號，可以通過動力操作改變流體的流量。隔膜泵一般由執行機構和閥門組成。以壓縮空氣為動力源，可泵吸各種腐蝕性液體、顆粒狀液體、高粘度、易揮發、易燃、劇毒液體。

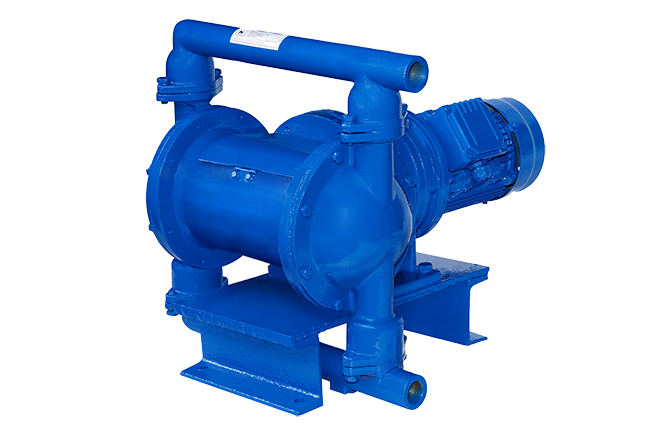

　　隔膜泵由執行器和閥門組成。隔膜泵執行器有氣動執行器和電動執行器，型號為QBY/QBK型氣動隔膜泵和DBY型電動隔膜泵。隔膜泵的主體(閥體)有四種材料：塑料，鋁合金，鑄鐵和不銹鋼，可根據液體或氣體介質的要求進行選擇。隔膜泵內部的隔膜片也根據不同的液體介質由丁腈橡膠，氯丁橡膠，氟橡膠，聚偏氟乙烯，聚四六乙烯制成，因此訂購時應注明介質類型。

　　一、隔膜泵選型

　　隔膜泵的閥體選型是隔膜泵選型中Z重要的環節。隔膜泵的閥門有多種，常用的有直通式單座、直通式兩座、角式、隔膜式、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，應仔細分析控制過程的介質、工藝條件和參數，收集足夠的數據，了解隔膜泵系統的要求，并根據收集的數據確定使用的閥門類型。在做出具體選擇時，可以考慮以下幾個方面：

　　(1)閥芯的形狀和結構主要基于所選的流量特性和不平衡力。

　　(2)耐磨性當流體介質為含高濃度磨損顆粒的懸浮液時，閥芯與閥座的結合面每次關閉都會發生嚴重的摩擦。因此，閥門的流量應平穩，閥門的內部材料應堅硬。

　　(3)由于介質的腐蝕性，在滿足調節功能的條件下，盡量選用結構簡單的閥門。

　　(4)當介質的溫度和壓力較高且變化較大時，應選用閥芯和閥座材料作為溫度和壓力變化不大的閥門。

　　(5)防止僅在液體介質中發生閃蒸和氣蝕。在實際生產過程中，閃蒸和氣蝕不僅影響流量系數的計算，而且會引起振動和噪聲，縮短閥門的使用壽命。因此，在選擇閥門時應防止閃蒸和氣蝕。

　　二、隔膜泵直徑的選擇：

　　隔膜泵直徑的選擇和確定主要基于閥的流量，即cv。在各種項目中儀器的設計和選擇中，對隔膜泵進行cv計算，并應提供隔膜泵的設計規格。從隔膜泵的CV計算到閥門直徑的確定，通常需要以下步驟：

　　A.確定計算的流速?，F(xiàn)有的生產能力，設備負荷和介質條件決定了計算出的流量qmax和qmin。

　　B.確定閥前后的壓差。根據所選的閥流量特性和系統特性，選擇s(阻力系數)，然后確定計算出的壓力差。

　　C.計算CV根據調整后的介質，選擇合適的計算公式和圖表，得出cmax和cmin。

　　D.選擇CV。根據cmax，在選定的產品標準系列中，選擇>cmax及其Z接近的G別c。

　　E.隔膜泵的開度計算。通常，Z大計算流量下的開度為90%，Z小計算流量下的開度為10%。

　　F.檢查隔膜泵實際可調比例的計算。通常要求實際可調比例為10。

　　G.確定閥座的直徑和公稱直徑。確認合適后，根據c確定。

　　三、隔膜泵類型的選擇

　　(1)隔膜泵閥體類型的選擇

　　閥體的選擇是隔膜泵選擇中Z重要的部分。隔膜泵閥體類型很多，常用的有直通單座，直通雙座，角形，隔膜，小流量，三通，偏心旋轉，蝶形，套筒式，球形等。在選擇閥門之前，必須仔細分析控制過程的介質，工藝條件和參數，以收集足夠的數據以了解系統對隔膜泵的要求，并且應根據收集的信息確定要使用的閥門的類型數據。在選擇中，您可以考慮以下方面：

　　A.耐磨性當流體介質是包含高濃度磨料顆粒的懸浮液時，每次關閉閥芯和閥座連接面都會產生嚴重的摩擦。因此，閥門的流路應該平滑，并且閥的內部材料應該堅硬。

　　B.耐腐蝕性由于介質具有腐蝕性，因此在滿足調節功能的情況下，請嘗試盡量選擇結構簡單的閥門。

　　C.閥芯的形狀和結構主要根據所選的流量特性和不平衡力等相關條件來考慮。

　　D.介質的溫度、壓力。當介質的溫度和壓力較高且變化較大時，應選擇受溫度和壓力變化不大的閥門。

　　E.防止閃蒸和氣蝕閃蒸和氣蝕僅發生在液體介質中。在實際生產過程中，閃蒸和氣蝕現象不僅影響流量系數的計算，而且還會形成振動和噪聲，從而縮短了閥門的使用壽命。因此，在選擇閥門時，應防止閥門閃蒸和氣蝕。

　　(2)隔膜泵執行器的選擇

　　A.輸出功率的考慮

　　無論哪種類型的執行器，其輸出力都是克服載荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力，密封力，重力和其他相關力)。因此，為了使隔膜泵正常工作，配對的執行器必須能夠產生足夠的輸出力以克服各種阻力，以確保高度的密封和閥門的打開。

　　對于雙作用氣動，液壓和電動執行器，通常沒有復位彈簧。作用力的大小與其運行方向無關。因此，選擇執行器的關鍵是找出Z大輸出力和電動機的旋轉轉矩。對于單作用氣動執行器，輸出力與閥的開度有關。隔膜泵上的力也會影響運動特性。因此，需要在隔膜泵的整個打開范圍內建立力平衡。

　　B.確定執行機構的類型

　　確定執行器的輸出功率后，根據過程環境的要求選擇相應的執行器。當現場有防爆要求時，應使用氣動執行器，接線盒應防爆，不能選擇電動執行器。如果沒有防爆要求，可以同時使用氣動和電動執行器，但是從節能的角度來看，應盡可能選擇電動執行器。對于液壓執行器，它們沒有像氣動和電動執行器那樣被廣泛使用，但是它們具有調節精度高，運動快和平滑的特點。因此，在某些情況下，為了獲得更好的調節效果，必須選擇液壓執行機構，例如電廠透明機的速度調節，煉油廠催化裝置反應器的溫度調節控制。

　　以上由上海沈泉泵閥制造有限公司為您提供，本文內容僅供參考，具體操作還需結合更多的相關知識來實行。如果您還想了解更多相關的知識，請?jiān)敿?xì)閱讀我們公司的隔膜泵行業知識。
