隔膜泵在使用的過程中難免會遇到各種各樣的問題，這些都是需要我們?nèi)ソ鉀Q的，一旦不解決將會嚴重影響日后的工作進程。今天隔膜泵廠就拿隔膜泵腐蝕磨損的問題來給大J講解，并且還會告訴大家要怎么去解決以及沈泉是如何去解決的。


　　隔膜泵工作原理：

　　隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯(lián)桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥 后，推動兩個工作腔內(nèi)的隔膜，驅(qū)使聯(lián)桿聯(lián)接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。

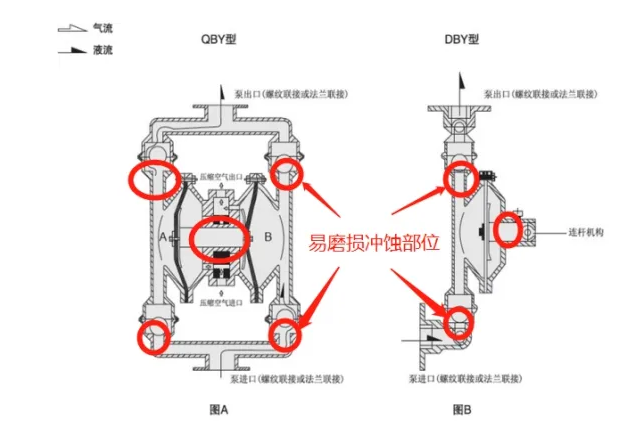

　　在隔膜泵使用中常見有腐蝕、氣蝕等問題。針對隔膜泵磨損腐蝕問題，欒川新科設備修復中心采用XK耐磨防腐材料現(xiàn)場對隔膜泵磨損部位進行修復。(缺陷部位見下圖)

　　進出漿口修復工藝：

　　一、施工條件：

　　1.施工時基材表面溫度必須大于露點溫度3℃，相對濕度必須低于60%。

　　2.建議施工15℃~32℃環(huán)境溫度下進行。(如有加溫設備，可將工件加溫至設備耐磨防腐涂層相對應的施膠溫度)

　　二、表面處理：

　　1. 焊接：對設備沖蝕缺損部位進行補焊。

　　2. 表面清理: 1)用丙酮或除油清洗劑擦拭工件表面，清理油脂和雜物。

　　2)用專用設備對工件表面除潮處理。

　　3. 噴砂除銹：去除工件表面的氧化層，噴砂面可見均勻的金屬本色。

　　三、施膠：

　　1. 施膠

　　a.尾礦磨損較輕：

　　先預熱已噴砂的設備，將 XK-J-14設備耐磨防腐涂層A、B組分按重量比例混合攪拌均勻，涂敷在設備磨損部位。

　　b.中礦磨損嚴重：

　　將XK-YHL-J-1.0-2.0設備耐磨防腐涂層A、B組分按重量比例混合攪拌均勻，涂敷在設備磨損嚴重部位。

　　2. 加溫固化：工件應放置在加溫爐中達到120℃，計時3個小時，達到完全固化;

　　四、研磨、驗收

　　1.研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，打磨至標準尺寸;

　　2.面漆處理：將設備修復面漆按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂覆在工件表面，進行表面處理，使表面平整、光滑;

　　3.驗收：按照設備組裝標準組裝，達到正常使用標準;

　　4.噴漆：經(jīng)檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象;

　　上海沈泉泵閥制造有限公司采用XK耐磨防腐材料對隔膜泵磨損部位修復，修復后使其運轉(zhuǎn)效率達到新件使用周期。感謝大家的耐心閱讀，希望本文能對大J有所幫助。我們在此推薦“電動隔膜泵工作原理及工作原理圖解”給大J。

相關評論
